Mi van PE cső
A PE cső egy polietilén gyantából készült műanyag cső, amelyet többféle összetételben, például HDPE, SRTP, PERT és PERT alumínium-műanyag kompozit csőben gyártanak, amelyek mindegyike különböző nyomás-, hőmérséklet- és telepítési követelményeknek felel meg. Mivel a polietilén ellenáll a korróziónak, ellenáll a nyomásnak és rugalmas marad a szerelés során, PE cső általában ivóvízellátáshoz, gázelosztáshoz, öntözőrendszerekhez, bányászati csővezetékekhez és általános ipari folyadékszállításhoz választják.
Ez az útmutató végigvezeti a PE-csövek gyakori típusait, a méret- és nyomásbesorolás meghatározását, a PE-csövek jellemző beépítési helyét, és választ ad a vásárlók és szerelők által leggyakrabban feltett kérdésekre.

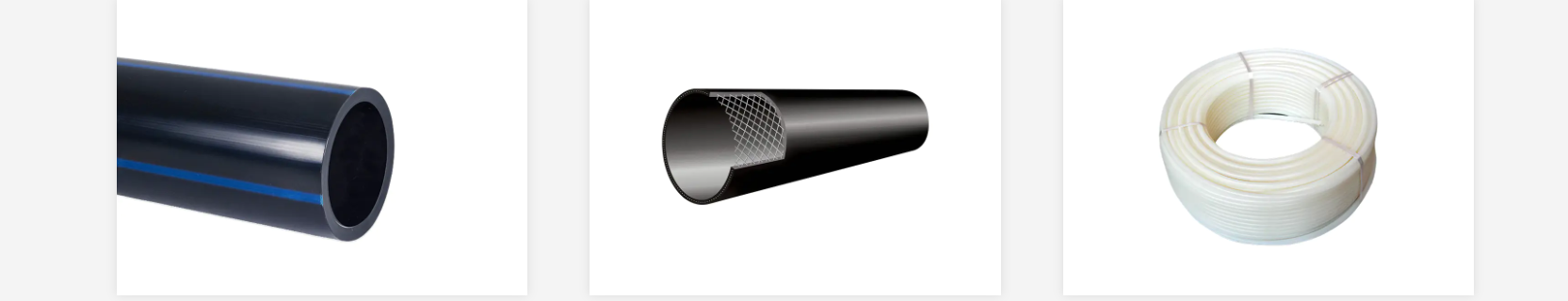

A PE cső gyakori típusai
Nem minden PE cső van megépítve ugyanúgy. A HDPE és SRTP csöveket általában igényes mérnöki projektekhez választják, beleértve az építési tűzvédelmi rendszereket és a föld alatti csővezetékeket, mivel jól bírják a nagy nyomást és ellenállnak a korróziónak. A PERT és a PERT alumínium-műanyag kompozit csöveket inkább háztartási vízellátáshoz, padlófűtési rendszerekhez és egyéb melegvíz-alkalmazásokhoz tervezték, rugalmasságot és magas hőmérsékletekkel szembeni ellenállást kínálva.
| Cső típusa | Tipikus alkalmazás |
|---|---|
| HDPE cső | Földalatti csővezetékek, vízi szállítás, általános mérnöki projektek |
| SRTP cső | Építési tűzvédelmi rendszerek és nyomáskritikus infrastruktúra |
| PERT cső | Használati vízellátó és padlófűtés rendszerek |
| PERT alumínium-műanyag kompozit cső | Melegvizes alkalmazások, amelyek fokozott rugalmasságot és méretstabilitást igényelnek |
Tipikus PE csőtípus kiválasztása a közös projektekben
Az ábrák a projektek általános elosztási mintáit mutatják, és csak szemléltető jellegűek.
A PE cső legfontosabb tulajdonságai
Magas rugalmasság
A PE cső a szerelés során könnyebben meghajlik és az akadályok körül manőverez, mint a merev csőanyagok, ami leegyszerűsítheti a meglévő szerkezetek körüli elvezetést.
Vegyi ellenállás
A PE cső számos anyag által okozott korróziónak ellenáll, ami támogatja a víz-, öntözési és általános folyadékszállítási alkalmazásokhoz való használatát.
Ütésállóság
A PE cső ellenáll az ütéseknek a szállítás, kezelés és szerelés során, csökkentve a sérülések lehetőségét, mielőtt a cső üzembe kerülne.
Hosszú élettartam
A PE csövet úgy tervezték, hogy ellenálljon a környezeti tényezők okozta leromlásnak, beleértve az UV-sugárzást és a hőmérséklet-ingadozásokat, így hosszú élettartamot biztosít a telepítés után.
PE cső Compared With Traditional Metal Pipe
Az értékelések relatívak és általános összehasonlításra szolgálnak; A tényleges teljesítmény a pontos anyagminőségtől és a projekt feltételeitől függően változik.
PE csőméret táblázat és nyomásérték-referencia
A PE cső méretét a névleges átmérővel, míg a nyomáskapacitást a szabványos méretaránnyal írják le, amelyet általában SDR-nek írnak. Az SDR a csőátmérőt a falvastagsághoz hasonlítja, így az alacsonyabb SDR-szám az átmérőhöz képest vastagabb falat és magasabb nyomásértéket, míg a magasabb SDR-szám vékonyabb falat és alacsonyabb nyomásértéket jelent.
| SDR osztály | Kb. Max üzemi nyomás |
|---|---|
| SDR 11 | 16 bar körül |
| SDR 13.6 | 12,5 bar körül |
| SDR 17 | 10 bar körül |
| SDR 21 | 8 bar körül |
| SDR 26 | 6 bar körül |
PE cső Pressure Rating Chart by SDR Class
Csak hozzávetőleges referenciaértékek; A tényleges nyomásérték a gyanta minőségétől, a hőmérséklettől és az adott csőkialakítástól függ.
Hogyan befolyásolja az SDR a nyomásértéket
Az SDR növekedésével a falvastagság csökken a csőátmérőhöz képest, és ennek megfelelően csökken a névleges nyomás. Ez az általános csökkenő tendencia hasznos referenciapont egy projekt PE csőopcióinak összehasonlításakor, mivel megmutatja, hogy miért írnak elő gyakran vastagabb falú csövet a nagyobb nyomású szolgáltatáshoz.
Általános trend az SDR-osztály és a nyomásbesorolás között
Az Y tengely a hozzávetőleges maximális üzemi nyomást jelenti bar-ban; az értékek csak általános referenciaértékek.
Ahol a PE csövet használják
A PE csövet számos víz-, folyadék- és vízelvezető projektben alkalmazzák, főként azért, mert az anyag a rugalmasságot a korrózióállósággal ötvözi számos különböző talaj- és kémiai viszonyok között.
| Alkalmazás | Tipikus használat |
|---|---|
| PE cső for irrigation system | Vízelosztás a mezőgazdasági területek között rugalmas, korrózióálló csövekkel |
| PE cső for agricultural water supply | A mezőgazdasági létesítmények és az állattenyésztési műveletek vízellátása |
| PE cső for underground water lines | Eltemetett vízelosztó vezetékek, amelyek a korrózióállóság és a rugalmasság előnyeit élvezik |
| PE cső for mining applications | Technológiai víz, hígtrágya vagy zagy szállítása bányászati műveletek során |
| PE cső for industrial water system | Technológiai víz és ipari folyadékok mozgatása üzemi csőrendszereken belül |
| PE cső for geothermal system | Folyadék keringtetése a földhurok csövein keresztül a geotermikus fűtési és hűtési rendszerekben |
| PE cső for drainage system | Csapadékvíz vagy szennyvíz elvezetése épületekből és infrastruktúrából |
A PE csövek csatlakoztatása
A PE csőszakaszok összekapcsolása általában három módszer egyikével történik, amelyeket a csőméret, a nyomáskövetelmények és a helyszíni feltételek alapján választanak ki.
- Tompa fúzió, ahol a csővégeket felmelegítik és összenyomják, hogy egy folytonos kötést képezzenek, általában nagyobb átmérőjű csövekhez használják.
- Elektrofúzió, ahol a beágyazott fűtőelemmel ellátott szerelvény a cső felületéhez olvad, gyakran szűkebb helyeken vagy kisebb átmérőjűeknél alkalmazzák.
- Mechanikus szerelvények, amelyek hőfúzió nélkül kötik össze a csőszakaszokat, és gyakran használják javításra vagy szelepek és egyéb rögzített alkatrészek csatlakoztatására.
Hogyan válasszuk ki a megfelelő PE csőméretet
- Erősítse meg az alkalmazáshoz szükséges áramlási sebességet és sebességet a szükséges belső átmérő meghatározásához.
- Ellenőrizze a rendszer üzemi nyomását, és igazítsa azt az SDR osztályhoz és a nyomásérték-referenciához.
- Vegye figyelembe a telepítési környezetet, beleértve azt is, hogy a csövet eltemetik-e, szabaddá teszik-e vagy melegvíz-rendszerben használják-e.
- Ellenőrizze a szállított folyadék és a cső anyaga közötti kémiai kompatibilitást.
- Erősítse meg az előnyben részesített csatlakozási módot, mivel a tompahegesztés, az elektrofúzió és a mechanikus szerelvények mindegyike különböző helyszíni feltételekhez illeszkedik.
Jiangyin Huadáról
A Jiangyin Huada PE csőtermékek széles skáláját gyártja, beleértve a HDPE, SRTP, PERT és PERT alumínium-műanyag kompozit csöveket, valamint a műanyagiparban használt színes mesterkeveréket. A HDPE és SRTP csöveket általában olyan igényes mérnöki projekteknél alkalmazzák, mint az építőipari tűzvédelmi rendszerek és a föld alatti csővezetékek, míg a PERT és PERT alumínium-műanyag kompozit csöveket háztartási vízellátásra, padlófűtési rendszerekre és egyéb melegvíz-alkalmazásokra tervezték.
OEM PE csőgyártóként és PE csőgyárként a vállalat különféle méretű és nyomású csöveket kínál, amelyek a projekt követelményeihez igazíthatók, és támogatják a vízszállítás, öntözés és gázelosztás területén.
Gyakran Ismételt Kérdések
Q1: Mire használják a PE csövet?
PE cső is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
Q2: Mi a különbség a PE és a HDPE cső között?
A HDPE cső egy speciális nagy sűrűségű típus a szélesebb PE csőcsaládon belül, amelyet általában nagyobb nyomású és igényesebb mérnöki alkalmazásokhoz választanak a többi PE készítményhez képest.
Q3: Mennyi ideig tart a PE cső
Az élettartam függ az üzemi nyomástól, a hőmérséklettől, a telepítés minőségétől és a környezeti hatásoktól, a megfelelően felszerelt PE cső általában hosszú élettartamot biztosít normál körülmények között.
4. kérdés: A PE cső biztonságos ivóvízhez
PE cső manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
5. kérdés: Milyen anyagokból készülnek a PE csövek?
PE cső is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
6. kérdés: Hogyan válasszam ki a megfelelő PE csőméretet
A csőméretet általában a szükséges áramlási sebesség, az üzemi nyomás, a telepítési környezet és a projekthez szükséges nyomásbesorolásnak megfelelő SDR osztály alapján választják ki.
Q7: Milyen nyomást képes ellenállni a PE cső?
A nyomáskapacitás az SDR osztálytól és a csőátmérőtől függ, a szokásos PE csőnyomás-értékek 6 bar és 16 bar között mozognak a falvastagságtól függően.
8. kérdés: Mi az SDR a PE csőben
Az SDR vagy szabványos méretarány összehasonlítja a csőátmérőt a falvastagsággal, az alacsonyabb SDR-szám pedig vastagabb falat és nagyobb nyomásértéket jelez.
9. kérdés: Használhatók-e PE csövek a föld alatt?
PE cső is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
Q10: Hogyan csatlakoznak a PE csövek?
PE cső sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
